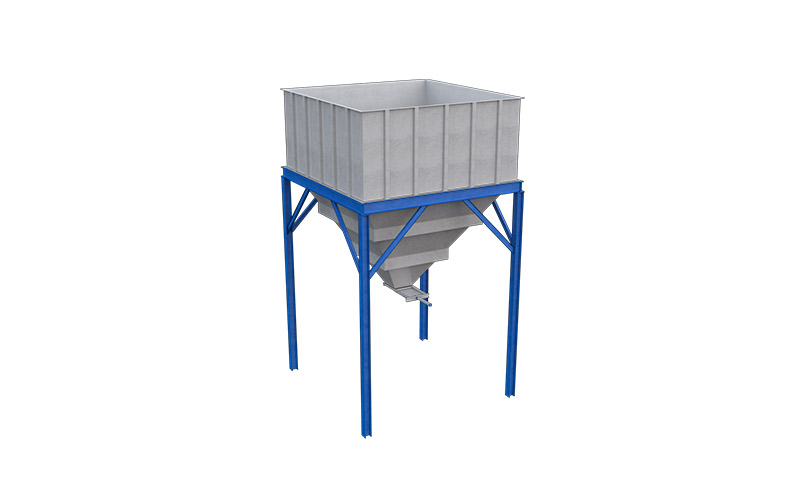

Tronco piramidal o tronco cónicas con anillos perimetrales equidistantes y zócalo reforzado con perfiles sobre estructura de pilares para su sustentación. Nos adaptamos a las necesidades, dimensiones o capacidades del cliente o del proyecto.
Incluye: compuerta de tajadera sobre marco con rodamientos para su desplazamiento y una correcta evacuación del producto. Apertura mediante pistón neumático.
01
Características técnico-constructivas
/01
ZONA TRONCOPIRAMIDAL: Construida con chapa de 4 mm. de espesor, reforzada con anillos perimetrales equidistantes de chapa plegada de 4 mm. Estructura de apoyo mediante perfiles IPE de 220 mm.
/02
ZONA RECTA: Zócalo construido con chapa de 4 mm. de espesor, reforzado con anillos perimetrales tanto en la parte superior como en la parte inferior mediante perfiles LPN de 80*80*8mm.
/03
PILARES DE SUSTENTACIÓN: Mediante perfiles HEA de 180 mm. Unidos perimetralmente con perfiles IPE de 120 mm y palometas IPE de 100 mm.
/04
Altura de boca de salida al suelo: 4 Mts. (Para descargar sobre camión).
REDONDA
CUADRADA

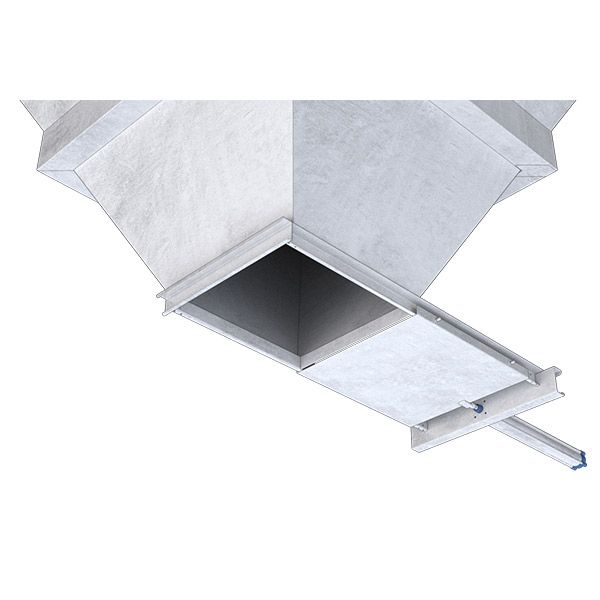

CORREDERA
CORREDERA DOBLE
Cuéntanos tu producción y te confirmamos si el COM.5 es tu sistema, o qué modelo de la gama compacta se ajusta mejor a tu patio de recepción.
05
sistemas compactos
